RS485智能照明系统在结合高杆灯使用场景

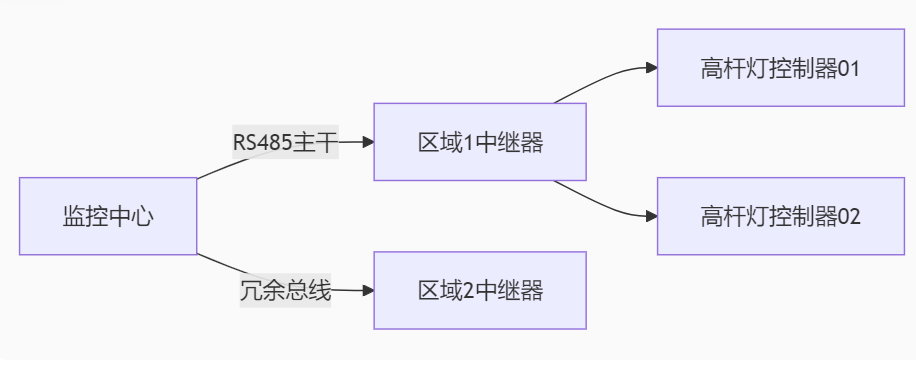

（2）网络拓扑

3. 关键应用场景与策略

（1）动态分区照明

• 港口堆场案例：

• 通过UWB定位系统获取设备坐标

• RS485广播指令快速切换照明分区（响应时间<500ms）

• 策略：根据门机/集卡作业位置，实时开启对应区域高杆灯（其他区域保持30%基础照明）

• 技术实现：

• 效果：某集装箱码头年节电37%，灯具寿命延长40%


• 2）多模式调光

• 铁路编组站应用：

• 模式预设：

  模式	照度要求	触发条件
  正常作业	150lux	车列到达信号
  应急检修	300lux	手动触发或DCS系统报警
  节能待机	50lux	无作业超30分钟

• 实现方式：通过Modbus功能码06（写单寄存器）调整调光器输出


• （3）故障预警与维护

• 健康监测参数：

• 电流波动（正常值±5%，超限提示驱动器故障）

• 灯头温度（>85℃时自动降功率）

• 绝缘电阻（<10MΩ触发报警）

• 数据上报：每日定时通过RS485上传设备状态（数据包示例：01 03 00 0A 00 02 C5 CD）

4. 抗干扰与可靠性设计

• 布线规范：

• 总线与电力电缆间距：≥300mm（平行敷设时）

• 终端电阻匹配：120Ω（实测总线阻抗应在55-65Ω之间）

• 电磁兼容：

• 控制器加装铁氧体磁环（抑制100kHz-1MHz噪声）

• 采用双绞屏蔽线（推荐Belden 3105A，电容≤52pF/m）

• 机械防护：

• 灯杆内总线穿金属软管（防振动磨损）

• 接线盒灌封环氧树脂（防潮防腐蚀）


• 5. 节能效益测算

• 以10杆30米高杆灯为例：

• 控制方式	年耗电量（万度）	电费（0.8元/度）	维护成本
  传统常开	48.2	38.56万元	3次/年登检
  RS485智能控制	22.7（-53%）	18.16万元	1次/年+远程诊断




• 6. 实施注意事项

• 防雷接地：

• 每杆独立接地电阻≤4Ω

• 总线两端安装气体放电管（如B3G090L）

• 调试工具：

• 必备：USB转RS485隔离型转换器（如ADAM-4520）

• 测试软件：ModScan32（寄存器读写测试）

• 安全联锁：

• 升降式高杆灯需设置"灯盘未到位禁止供电"硬线联锁

• 与厂区安防系统联动（如周界报警触发对应区域100%照度）

7. 扩展应用

• 与光伏系统联动：

• 当光伏发电量>50kW时，自动调高照明功率（消纳绿电）

• 无人机巡检辅助：

• 通过RS485指令控制高杆灯闪烁，为无人机标识重点检查区域


通过RS485系统对高杆灯的智能化改造，在保证工业照明质量的同时，可实现能耗下降40%-60%，并大幅降低维护风险（减少高空作业次数），是重工业领域照明升级的优选方案。
